Testatore di congruità dei filati Equipaggiamento di prova tessile per l'industria tessile

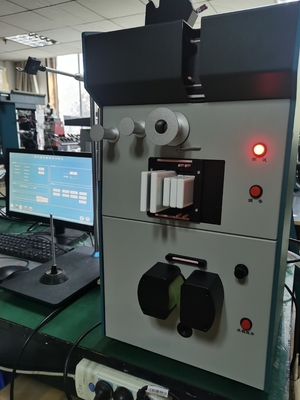

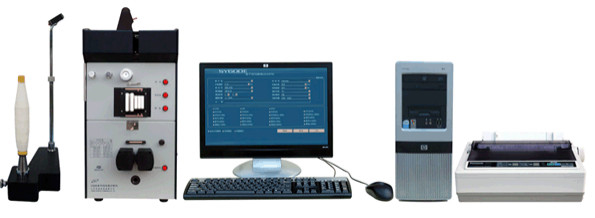

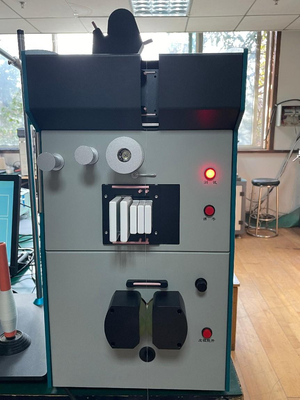

LY-YG139D Tester di uniformità dei filati

Utilizzazioni:Il Tester di uniformezza è una sorta di strumento di laboratorio tessile universale ad alte prestazioni.Fabbricazione a partire da fili di fibre chimiche corte e filati mistiÈ molto importante migliorare e garantire la qualità dei filati.

CCaratteristiche:

1La rilevazione capacitiva e fotoelettrica sono utilizzate contemporaneamente e la disuguaglianza della densità e dell'aspetto delle linee sono misurate contemporaneamente.

2. si può misurare la disomiglianza tra filati fini, filati grossolani e frammenti.

3La tecnologia avanzata di azionamento è adottata per ottenere test ad alta velocità a 800 m/min.

4Il sensore di rilevamento si muove e cambia automaticamente gli slot in base alla finezza del filato misurato, e il risultato di rilevamento è più preciso.

5Misurazione completamente automatica, estrazione automatica di filati, cambio automatico delle fessure, rotolatori automatici, spinta e messa a zero automatica dei filati, regolazione automatica della media,un funzionamento più conveniente e una maggiore efficienza.

6. misurazione in tempo reale dei valori CVm%, Um%, H, SH, D, CVD% e dei difetti di ciascuna marcia; fornire un diagramma della curva di irregolarità, un diagramma dello spettro, una curva di lunghezza di variazione,Diagramma di distribuzione della densità di linea, diagramma di soglia di tasso offset di frammento.

7Il sistema di analisi di esperti può valutare il livello di qualità del filo, diagnosticare e analizzare automaticamente ogni processo e fornire agli utenti risultati di analisi dei guasti di processo e delle attrezzature.

8La curva irregolare può essere salvata e riprodotta e la posizione del difetto può essere contrassegnata sulla curva irregolare.

9- allarme automatico in caso di rottura del filato durante la prova.

10Funzione di analisi statistica potente, fornendo grafici annuali e mensili di analisi del livello di qualità del prodotto e grafici di tendenza della qualità per fornire una base per la gestione scientifica per gli utenti.L'interfaccia grafica viene utilizzata per cooperare con i pulsanti di estensione del pannello di rilevamento per completare il test con un solo pulsanteEquipaggiato con un sistema di simulazione tridimensionale del tessuto, disegna automaticamente contorni di filati, lavagne elettroniche e riproduzioni di tessuti tessuti e di tessuti a maglia.e la struttura del tessuto può essere impostata arbitrariamente.

Specificità:

1. slot di rilevamento della capacità: 5 pcs

2. campo di prova: 4tex 80k tex;

3Velocità di prova: 4, 8, 25, 50, 100, 200, 400, 800 m/min

4. Tempo di prova: 10 secondi 20 minuti, può essere impostato arbitrariamente

5. CV%, intervallo di valori in U%: 0,01%~100%

6. curva di variazione di lunghezza: lunghezza di taglio 1 cm1500m

7. Simultaneamente uscita tre tipi di 12 livelli di valori di difetto:

8Dettagli sottili -30%, -40%, -50%, -60%, sezioni grossolane +35%, +50%, +70%, +100%

9Nodi di cotone +140%, +200%, +280%, +400%

10Diagramma di distribuzione della frequenza della densità di linea: -100%+100%, 100%+400%

11Valore DR% e curva DR: intervallo di prova del valore DR 0,01~99,99%

12. indice di prova fotoelettrico: diametro D intervallo di prova: ≤3 mm;

13Coefficiente di variazione CVD% intervallo di prova: 0,01% 99%; valore del difetto: sezione spessa D 2mm 16mm, +35% +100%, sezione fine D 2mm 16mm, -60% -30%.

14- lunghezza di riferimento e soglia: 20 cm, +35%; 20 cm, -30%; 1m, +5%; 1m, -5%

15. Curva DR: vengono fornite lunghezze di riferimento di 1cm, 10cm, 20cm, 50cm, 1m; le soglie sono 0~50% di curve DR positive e negative

16-30%, -40%, -50%, -60% per parti sottili; +35%, +50%, +70%, +100% per parti spesse

17Spettro: 170 canali, lunghezza d'onda 1cm-2950m

18. Distanza di taglio della curva di lunghezza variabile: 1cm~1500m

19. Grafico della velocità-soglia di deviazione: sono indicate lunghezze di riferimento di 1 cm, 10 cm, 20 cm, 50 cm, 1 m e le soglie sono comprese tra 0 e 50% per le curve di velocità di deviazione positive e negative

20Numero di misurazioni di lotto: ≤ 20, un gruppo può testare due varietà; la stessa varietà può ottenere: fino a 10 gruppi di 200 tubi di dati statistici

21Potenza di ingresso: tensione 220V ± 10%, frequenza 50Hz ± 5Hz, consumo di energia ≤ 400VA.
